  精度 TOLERANCE

  軸承的精度包括尺寸精度和旋轉精度，尺寸精度是將軸承安裝于軸或軸承箱時所要求的項目，它包括內徑、外徑、寬度、倒角尺寸公差或允許值。幾何精度包括內徑偏差、平均內徑差、外徑偏差、平均外徑差、套圈端面平行差的允許值。旋轉精度是規定旋轉時振擺的，包括內圈及外圈徑向擺動和軸向擺動，內圈側擺及外徑面垂直度公差范圍。

  軸承的精度等級從普通級0級到6級、5級、4級及2級，依次增高，下表1是中國GB307規定的精度等級與其他標準的比較。

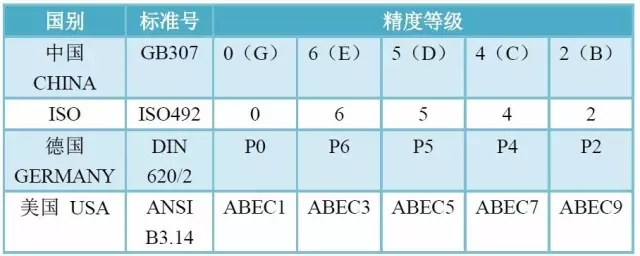

  部分國家軸承精度等級對照表 COMPARISON OF TOLERANCE CLASS

  游隙 CLEARANCE

  軸承的游隙是指軸承在未安裝于軸或軸承箱之前的狀態下，固定內圈或外圈的一方，使未固定的套圈做徑向或軸向移動時套圈的移動量。根據移動方向，可分為徑向游隙和軸向游隙。

  單列深溝球軸承的徑向游隙 RADIAL CLEARANCE

  振動 VIBRATION

  軸承振動是指軸承零件隨時間而變化的彈性變形及除軸承功能所必需的運動以外的其它一切偏離理論位置的運動,它分為振動速度(dB)和振動速度(μm/S)。振動動加速度分Ｚ、Ｚ１、Ｚ２和Ｚ３三級考核，其中Ｚ級為基本級，Ｚ１、Ｚ２和Ｚ３依次表示軸承振動水平有低到高，具體要求見表３。具體要求見表４。由于振動速度測量更能顯現軸承的加工水平和體現軸承的內在質量，因而最為通用。

  在對軸承振動速度值控制的同時，可按電機軸承的要求，對軸承運轉異聲也實施嚴格的監控。

  單個軸承振動加速度極限值VIBRATION(ACCELERATION) LIMITES FOR SINGLEBEARING dB

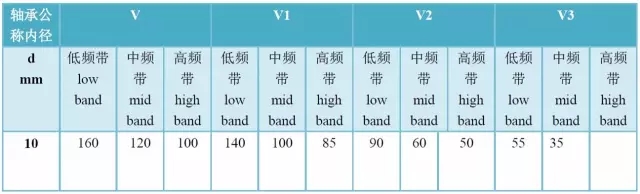

  單個軸承振動速度極限值 VIBRATION (VELOCITY)LIMTES FOR SINGLEBEARING μm/s
