圓柱滾子軸承代號中N、NU、NF、NJ之間有什么區別呢？

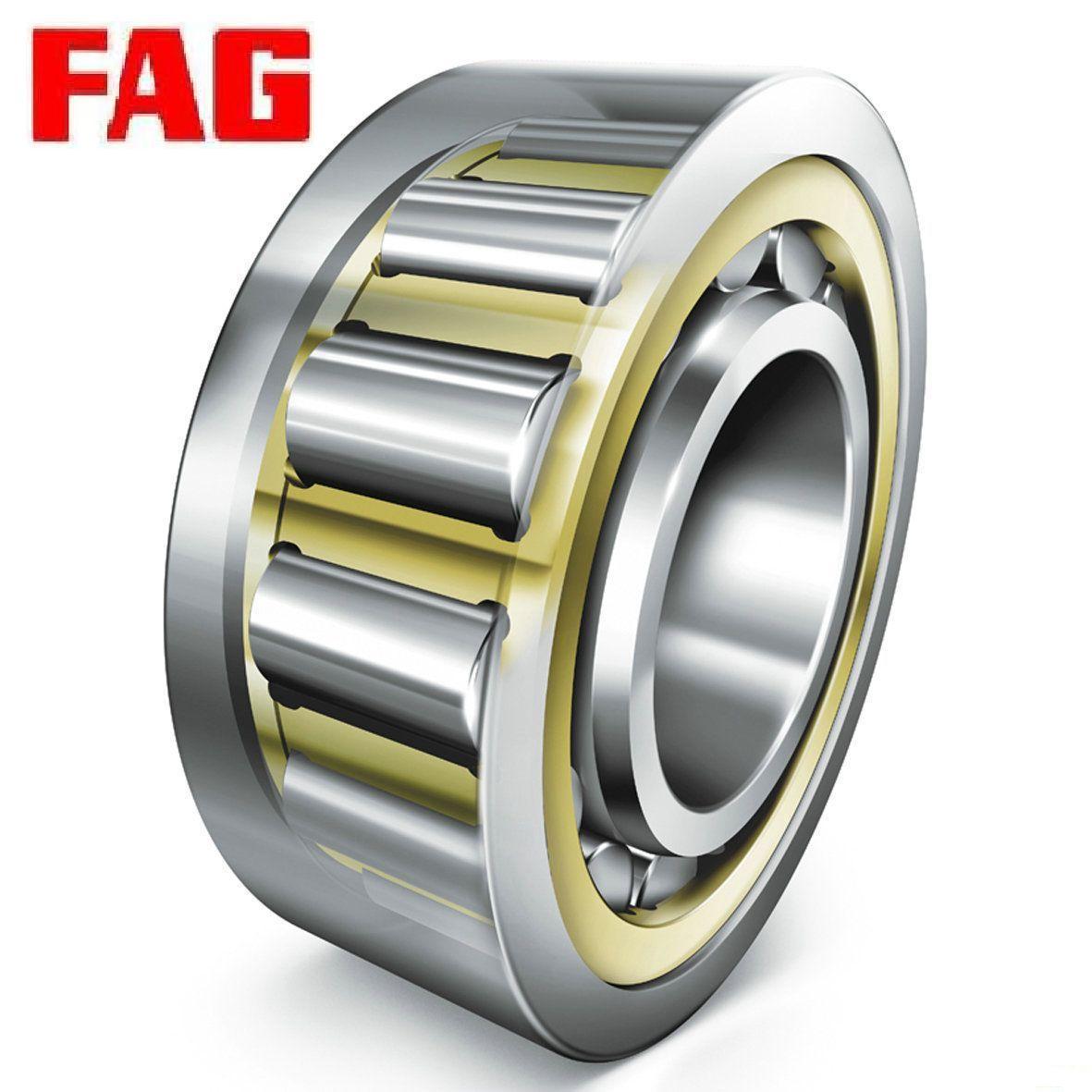

FAG軸承|圓柱滾子軸承

圓柱滾子軸承是滾子軸承中構造最為簡單的一類軸承，內輪、外輪與滾子呈線接觸，徑向負荷能力大，適宜于高速旋轉。圓柱滾子軸承為分離型，安裝、拆卸比較簡便。基本形式有:

　　N、NU、NF、NJ、NUP：

　　l N形：內圈有雙檔邊，與滾子不可分離，外圈無檔邊，可從兩邊自由脫落；

　　2 NU形：外圈有雙檔邊，與滾子不可分離，內圈無檔邊，可從兩邊自由脫落；

　　3 NF形：內圈有雙檔邊，與滾子不可分離，外圈有單檔邊，只能從一邊自由脫落；

　　4 NJ形：外圈有雙檔邊，與滾子不可分離，內圈有單檔邊，只能從一邊自由脫落；

　　5 NUP形：外圈有雙檔邊，與滾子不可分離，內圈單檔邊，可從一邊自由脫落，但內圈檔邊一側有一定位檔圈，可以取下。

　　圓柱滾子軸承還有雙列NN形、NNU形及四列圓柱滾子軸承。圓柱滾子軸承一般采用鋼板沖壓保持架，尺寸較大或用于高速旋轉的則采用黃銅車削保持架，雙列或四列圓柱滾子軸承則采用插銷保持架，以延長軸承使用壽命。

如果您對山東進口軸承、FAG軸承、INA軸承感興趣或者有疑問的話，請點擊聯系我們網頁右側的在線客服，或致電：400-086-9890，山東進口軸承供應商——您全程貼心的采購顧問。

——責任編輯：濟南鴻慷機電設備公司01銷售顧問

版權所有m.fjblh.com（山東FAG軸承）轉載請注明出處

此文關鍵字：圓柱滾子軸承

1濟南進口軸承|調心球軸承: 1
濟南進口軸承|調心球軸承
調心球軸承是雙列的不可分離軸承。該軸承由帶球面滾道的外圈、帶圓柱或圓錐孔的內圈、球及保持架組件組成。軸承分為開式和密封式設計。

2濟南進口軸承|薄壁軸承: 2
濟南進口軸承|薄壁軸承
FAG薄壁軸承是運轉噪音小且承載能力高的高精度產品。這類軸承有三種不同的設計，具有非常小且主要是方形的橫截面。即使是軸和軸承座直徑較大時，每個系列的橫截面都可保持不變。因此被稱為等截面（CS）軸承。這個特性把薄壁軸承和ISO傳統的標準軸承系列區分開來。這樣，可以通過選擇較大的軸承截面的方法，得到承載能力更高的軸承，而無需增大軸的直徑。采用薄壁軸承可實現極輕且緊湊的設計。

4德國進口軸承|絲杠支撐軸承: 4

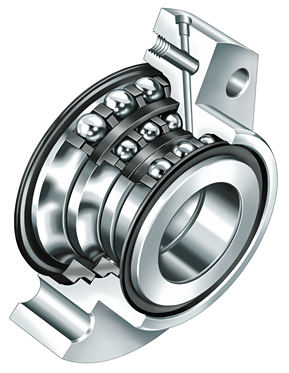

德國進口軸承|絲杠支撐軸承
絲杠支撐軸承接觸角為60度，能夠承受較高的軸向載荷，也能承受一部分徑向載荷。德國進口單列推力角接觸球軸承只能承受單一方向的軸向載荷，一般需要成對安裝使用。其精度為P4，P2級，公差值同角接觸球軸承。

5山東進口軸承|雙列滿裝圓柱滾子軸承: 5
山東進口軸承|雙列滿裝圓柱滾子軸承
雙列滿裝圓柱滾子軸承包括外圈、內圈及擋邊引導的圓柱滾子。由于具有最多數量的滾動體，這類軸承具有極高的徑向承載能力和剛性，特別適用于緊湊結構的設計。然而受運動學條件的限制，這類軸承無法達到帶保持架的圓柱滾子軸承那樣高的極限轉速。

6FAG軸承|推力球軸承: 6
FAG軸承|推力球軸承
FAG推力球軸承由軸圈、座圈、球和保持架組件構成。此類進口軸承是可分離軸承；即球和保持架組件與墊圈可以分別安裝。
